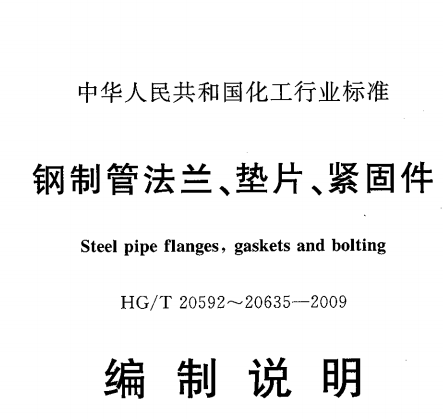

HGT20592~20635-2009鋼制管法蘭、墊片和緊固件
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
國際上管法蘭標準主要有兩個體系，一個是以歐盟EN為代表的歐洲管法蘭標準體系（公稱壓 力采用PN表示）；另一個是以美國ASME為代表的美洲管法蘭標準體系（公稱壓力采用Class表 示）。
歐洲管法蘭標準體系和美洲管法蘭標準體系是兩個不同的且不能互換的管法蘭標準體系。此 外，還有日本JIS管法蘭(公稱壓力采用K表示）標準體系，但在我國石油化工裝置中不多用，或僅用 于公用管道工程。
EN管法蘭標準由兩個標準體系組成，即：（1)EN 1092-1—2002《法蘭及其連接件一管道、閥門、 管件和附件用圓盤法蘭，PN標識一第1篇:鋼制法蘭》，是在原DIN、NF和BS管法蘭標準的基礎上 制定的。（2)在參照ASME B16. 5的基礎上還制定了 EN 1759-1—2004《法蘭及其連接件一管道、閥 門、管件和附件用圓盤法蘭，Class標識一第1篇：鋼制法蘭，NPSM至24》。因此，EN管法蘭標準包 括了國際上實用的兩大管法蘭標準體系。
根據歐盟成員國的內部章程規定，成員國應將EN標準原封不動地作為各成員國的國家標準使 用，并廢除與EN標準中相沖突的其他國家標準。因此，各成員國將EN 1092-1和EN 1759-1引人， 作為國家標準使用。如英國的管法蘭標準為BS EN 1092-1和BS EN 1759-1，取消了 BS 4504-3和 BS 1506-3-1,德國的管法蘭標準為DIN EN 1092-1和DIN EN 1759-1，僅保留了 EN管道法蘭標準中 未覆蓋的內容，如PN160、FN320、PN250和PN400帶頸對焊法蘭標準等。
EN 1092-1(PN 標識）包含了公稱壓力為 PN2. 5、PN6、PN10、PN16、PN25、PN40 和 PN100 共七 檔，公稱尺寸為DN10?DN4000。法蘭的結構型式有板式平焊、對焊環松套、平焊環松套、翻邊松套、 帶頸對焊、整體、螺紋和法蘭蓋共八種。密封面型式有全平面、突面、凹面/凸面、榫面/槽面和0形圈 槽。與英制管系列鋼管配合使用。
美國ASMEB16. 5《管法蘭和法蘭管件》是一套完整的、系統的、使用廣泛的管法蘭標準。其公 稱壓力為 Classl50、Class300、Class400、Class600、Class900、Class 1500 和 Class2500 共七檔，公稱尺 寸為DN15?DN600,法蘭結構型式有帶頸平焊、承插焊、螺紋連接、對焊環松套、帶頸對焊和法蘭蓋， 密封面型式有突面、全平面、凹面/凸面（分大、小兩種）、榫面/槽面（分大、小兩種）以及金屬環連接 面。ASME B16. 5—2003中，除螺栓尺寸和螺栓孔尺寸以外，采用了米制單位，英制單位尺寸列在附 錄中。ASMEB16. 5—2003對材料分組和相應的壓力-溫度額定值作了較大的調整，增加了許多新材 料。ASME B16. 47《大直徑鋼法蘭》適用于公稱尺寸大于DN600的法蘭，內容包含A、B兩個尺寸系列， A系列為通用的大直徑鋼法蘭(原MSS SP44)，B系列為用于石油工業的緊湊型鋼法蘭(原API 605)。
歐洲體系法蘭標準和美洲體系法蘭標準都是以英制管為對象，但公稱壓力等級不同，相互交叉 也有重復，連接尺寸完全不同，因此，無法互配。若以壓力等級來醫分，PN系列為PN2.5、PN6、 PN10、PN16、PN25、PN40、PN63、PN：L00、；PN160、PN250、PN320、P]Sf400;Class 系列為 Classl50(又 可稱為 PN20)、Class300(又可稱為 PN50)、Class400(又可稱為 PN68)、Class600(又可稱為 PN110)、 Class900(又可稱為 PN150)、Classl500(又可稱為 PN260)和 Class2500(又可稱為 PN420)。
ISO 7005-1是國際標準化組織發布的管法蘭標準，ISO 7005-1:1992實際上是把美國ASME B16. 5與原德國DIN兩套標準合并而成的。管法蘭的公稱壓力分兩個系列，第一系列為PN10、 PN16、PN20、PN50、P^m0、P^^150、PN260、PN420，第二系列為PN2.5、PN6、PN25、PN40。在兩個 壓力系列中，PN2.5、；PN6、PN10、PN16、PN25、PN40的法蘭尺寸按照DIN(歐洲體系）確定，PN20、 PN50、PN110、PN150、PN260、PN420的法蘭尺寸按ASME B16. 5(美洲體系）確定。法蘭的結構型 式有板式平焊、平焊環松套、翻邊環松套、對焊環松套、帶頸對焊、帶頸平焊、螺紋法蘭、承插焊法蘭和 法蘭蓋共九種類型。密封面有突面、全平面、凹面/凸面、榫面/槽面、橡膠環連接、環連接面共六種。 由于ISO 7005-1在公稱壓力系列上處理不當，即：
(2) 而且把歐洲體系的公稱壓力限制在PN40以下,致使歐洲體系的使用不便；
(3) 美洲體系公稱壓力用PN表示，且管子外徑按ISO 4200的規定，致使美洲體系的使用不便。 為此，ISO 7005-1:1992發布后，實際上并未獲得國際上原使用歐洲體系和美洲體系各國的
認同。
ISO 7005-1在2007版修訂時，主要更正了上述存在的問題，同時又納人JIS的K系列，實際上 認同了國際上三個公稱壓力系列的管法蘭標準并存的現實，即:PN系列、Class系列和K系列。
PN系列中公稱壓力用PN標識，公稱尺寸用DN標識，管法蘭標準采用EN 1092-1，管子外徑按 ISO 4200的規定。
Class系列中公稱壓力用Class標識，公稱尺寸用NPS標識，管法蘭標準采用ASME B16. 5或 ASME B16. 47,管子外徑按ASME B36. 10M的規定6
K系列中公稱壓力用K標識，公稱尺寸用A標識，管法蘭標準采用JIS B2220,管子外直徑按 JISB2220的規定。
因此，ISO 7005-1是一個通用的原則性標準。
HG 20592?20635—1997《鋼制管法蘭、墊片、緊固件》是一套按歐洲體系和美洲體系分別編制 的管法蘭標準，體系清晰、使用操作性強，包括了歐洲體系的英制管和公制管以及美洲體系的英制管 的使用。在編制上參照ISO 7005-l(1992)、IS〇 7483:1991和ASMEB16.5等標準。自發布以來，已 在化工、煉油、冶金、電力、輕工、醫藥、化纖等行業部門的配管、設備專業廣泛使用，經歷了多年生產 實踐的檢驗，具有成熟的工程使用經驗，滿足了當時工程建設的需要。但是在使用過程中也反映出 —些問題，如法蘭密封面加工粗糙度的表示，緊固件長度規格化等，加上我國材料標準的調整以及新 材料的出現等標準化基礎建設進步，需及時進行調整、修訂、補充和完善。隨著國際上實用管法蘭技 術和標準的不斷發展，和我國工程建設的大型化、復雜化等發展趨勢，以及引進裝置、國際工程項目 合作增加，對工況多樣復雜，涉及的介質、材料繁多等特點的石油化工行業用管法蘭連接提出了很多 特殊的要求和結構型式。
ISO 7005法蘭系列標準是一套通用的原則性標準，內容框架方面吸收了歐洲體系（PN系列）、美洲 體系(Class系列)和K系列(JIS標準)管法蘭的規定。但在實際的工程運用中，各國包括歐洲及美國均 采用實用標準，即EN標準系列(PN標識和Class標識)和ASME B標準系列(Class標識）。
因此，全國化工設備設計技術中心站組織開展對HG 20592?20635—1997系列標準進行調整 和修訂。
