對焊環松套鋼制管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

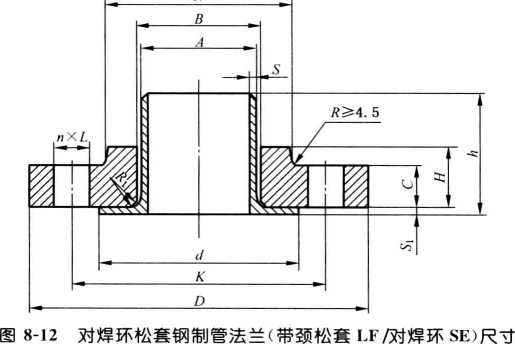

對焊環松套鋼制管法蘭[包括Class 150 (PN 20)、Class 300 (PN 50)和Class 600 (PN 110)共3個壓力等級]的型式與尺寸見圖8-12和表8-42～表8-44。
表 8-42 Class 150(PN 20)對焊環松套鋼制管法蘭（HG/T 20615—2009)
| 公稱尺寸 | 鋼管 外徑 A/mm | 連接尺寸 |
法蘭 厚度 C/ mm |
法蘭 內徑 B/ mm |
法蘭頸 大端 N/ mm |
法蘭 高度 H/ mm |
圓角 尺丨/ mm |
對焊環 | ||||||
| DN | NPS |
法蘭 外徑 D/mm |
螺栓孔 中心圓 直徑 K/ mm | 螺栓孔 直徑 L/mm |
螺栓 Th |
螺栓孔 數量 ，"個 |
高度 h/ mm |
外徑 d/ mm |
||||||
| 15 | 1/2 | 21. 3 | 90 | 60. 3 | 16 | M14 | 4 | 11. 2 | 22.9 | 30 | 16 | 3 | 51 | 34. 9 |
| 20 | 3/4 | 26. 9 | 100 | 69. 9 | 16 | M14 | 4 | 12. 7 | 28. 2 | 38 | 16 | 3 | 51 | 42. 9 |
| 25 | 1 | 33. 7 | 110 | 79. 4 | 16 | M14 | 4 | 14. 3 | 34. 9 | 49 | 17 | 3 | 51 | 50. 8 |
| 32 | 1K | 42. 4 | 115 | 88. 9 | 16 | M14 | 4 | 15.9 | 43. 7 | 59 | 21 | 5 | 51 | 63. 5 |
| 40 | VA | 48. 3 | 125 | 98. 4 | 16 | M14 | 4 | 17.5 | 50.0 | 65 | 22 | 6 | 51 | 73. 0 |
| 50 | 2 | 60. 3 | 150 | 120. 7 | 18 | M16 | 4 | 19. 1 | 62. 5 | 78 | 25 | 8 | 64 | 92. 1 |
Class 300(PN 50)對焊環松套鋼制管法蘭（HG/T 20615—2009)
| 公稱尺寸 |
鋼管 外徑 A/mm |
連接 | 尺 | 寸 | 法蘭 | 法蘭 | 法蘭頸 | 法蘭 | 圓角 | 對焊環 | ||||
| 法蘭 | 螺栓孔 | 螺栓孔 | 螺栓 | 螺栓孔 | 厚度 | 內徑 | 大端 | 高度 | 高度 | 外徑 | ||||
| DN | NPS | 外徑 |
中心圓 直徑 |
直徑 | 數量 | C/ | B/ | N/ | H/ | RJ | h/ | cl/ | ||
| D/mm | K/mm | L/mm | Th | ”/個 | mm | mm | mm | mm | mm | mm | mm | |||
| 15 | 1/2 | 21. 3 | 95 | 66. 7 | 16 | M14 | 4 | 14. 3 | 22.9 | 38 | 22 | 3 | 51 | 34. 9 |
| 20 | 3/4 | 26. 9 | 115 | 82. 6 | 18 | M16 | 4 | 15. 9 | 28. 2 | 48 | 25 | 3 | 51 | 42. 9 |
| 25 | 1 | 33. 7 | 125 | 88. 9 | 18 | M16 | 4 | 17. 5 | 34. 9 | 54 | 27 | 3 | 51 | 50.8 |
| 32 | IK | 42. 4 | 135 | 98. 4 | 18 | M16 | 4 | 19. 1 | 43. 7 | 64 | 27 | 5 | 51 | 63. 5 |
| 40 | 1^ | 48. 3 | 155 | 114. 3 | 22 | M20 | 4 | 20. 7 | 50.0 | 70 | 30 | 6 | 51 | 73.0 |
| 50 | 2 | 60. 3 | 165 | 127. 0 | 18 | M16 | 8 | 22. 3 | 62. 5 | 84 | 33 | 8 | 64 | 92. 1 |
| 65 | 2% | 76. 1 | 190 | 149. 2 | 22 | M20 | 8 | 25. 4 | 78. 5 | 100 | 38 | 8 | 64 | 104. 8 |
| 80 | 3 | 88. 9 | 210 | 168. 3 | 22 | M20 | 8 | 28. 6 | 91. 4 | 117 | 43 | 10 | 64 | 127.0 |
| 100 | 4 | 114. 3 | 255 | 200.0 | 22 | M20 | 8 | 31. 8 | 116. 8 | 146 | 48 | 11 | 76 | 157. 2 |
| 125 | 5 | 139. 7 | 280 | 235.0 | 22 | M20 | 8 | 35. 0 | 144. 4 | 178 | 51 | 11 | 76 | 185. 7 |
Class 600(PN 110)對焊環松套鋼制管法蘭（HG/T 20615— 2009)
| 公稱尺寸 |
鋼管 外徑 A/mm |
連接尺寸 |
法蘭 厚度 C/ mm |
法蘭 內徑 B/ mm |
法蘭頸 大端 N/ mm |
法蘭 高度 H/ mm |
圓角 RJ mm |
對焊環 | ||||||
| DN | NPS |
法蘭 外徑 D/mm |
螺栓孔 中心圓 直徑 K/mm |
螺栓孔 直徑 L/mm |
螺栓 Th |
螺栓孔 數量 ”/個 |
高度 hi mm |
外徑 d! mm |
||||||
| 15 | 1/2 | 21. 3 | 95 | 66. 7 | 16 | M14 | 4 | 14. 3 | 22. 9 | 38 | 22 | 3 | 76 | 34. 9 |
| 20 | 3/4 | 26. 9 | 115 | 82.6 | 18 | M16 | 4 | 15. 9 | 28.2 | 48 | 25 | 3 | 76 | 42. 9 |
| 25 | 1 | 33. 7 | 125 | 88. 9 | 18 | M16 | 4 | 17. 5 | 34. 9 | 54 | 27 | 3 | 102 | 50. 8 |
| 32 | IK | 42. 4 | 135 | 98.4 | 18 | M16 | 4 | 20. 7 | 43. 7 | 64 | 29 | 5 | 102 | 63.5 |
| 40 | 1% | 48. 3 | 155 | 114.3 | 22 | M20 | 4 | 22. 3 | 50.0 | 70 | 32 | 6 | 102 | 73.0 |
| 50 | 2 | 60. 3 | 165 | 127.0 | 18 | M16 | 8 | 25. 4 | 62. 5 | 84 | 37 | 8 | 152 | 92. 1 |
| 65 | 2% | 76. 1 | 190 | 149. 2 | 22 | M20 | 8 | 28. 6 | 78. 5 | 100 | 41 | 8 | 152 | 104. 8 |
| 80 | 3 | 88. 9 | 210 | 168. 3 | 22 | M20 | 8 | 31.8 | 91.4 | 117 | 46 | 10 | 152 | 127.0 |
| 100 | 4 | 114. 3 | 275 | 215. 9 | 26 | M24 | 8 | 38. 1 | 116.8 | 152 | 54 | 11 | 152 | 157.2 |
| 125 | 5 | 139. 7 | 330 | 266. 7 | 30 | M27 | 8 | 44. 5 | 144. 4 | 189 | 60 | 11 | 203 | 185. 7 |
| 150 | 6 | 168.3 | 355 | 292. 1 | 30 | M27 | 12 | 47. 7 | 171.4 | 222 | 67 | 13 | 203 | 215. 9 |
| 200 | 8 | 219. 1 | 420 | 349. 2 | 33 | M30 | 12 | 55. 6 | 222. 2 | 273 | 76 | 13 | 203 | 269. 9 |
| 250 | 10 | 273 | 510 | 431.8 | 36 | M33 | 16 | 63. 5 | 277.4 | 343 | 111 | 13 | 254 | 323. 8 |
| 300 | 12 | 323. 9 | 560 | 489. 0 | 36 | M33 | 20 | 66. 7 | 328.2 | 400 | 117 | 13 | 254 | 381.0 |
