法蘭尺寸及相關要求

更新時間??2021-06-09 12:54 閱讀

法蘭尺寸及相關要求
1 、法蘭尺寸
法蘭尺寸不包括法蘭密封面型式及尺寸在內，對于法蘭適用的鋼管外徑僅為A系列，該系列為國際通用系列（俗稱英制管）。
一、帶頸平焊鋼制管法蘭

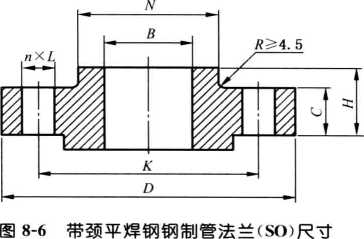

帶頸平焊鋼制管法蘭[包括Class 150(PN 20)、 Class 300(PN 50)、Class 600 (PN 110)、Class 900 (PN 150)及 Class 1500(PN 260)共 5 個壓力等級] 的型式與尺寸見圖8-6和表8-11～表8-15。
表 8-11 Class 150(PN 20)帶頸平焊鋼制管法蘭（HG/T 20615—2009)

公稱尺寸		鋼管外徑 A/mm	連接尺寸					法蘭厚度 C/ mm	法蘭內徑 B/mm	法蘭頸大端 N/mm	法蘭高度 H/mm
DN	NPS	鋼管外徑 A/mm	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓 Th	螺栓孔數量 «/個	法蘭厚度 C/ mm	法蘭內徑 B/mm	法蘭頸大端 N/mm	法蘭高度 H/mm
15	1/2	21.3	90	60. 3	16	M14	4	9. 6	22. 5	30	14
20	3/4	26. 9	100	69. 9	16	M14	4	11.2	27. 5	38	14
25	1	33. 7	110	79. 4	16	M14	4	12. 7	34. 5	49	16

Class 300(PN 50)帶頸平焊鋼制管法蘭（HG/T 20615—2009)

公稱尺寸		鋼管外徑 A/mm	連接尺寸					法蘭厚度 C/mm	法蘭內徑 *B/mm*	法蘭頸大端 *N/mm*	法蘭高度 H/mm
DN	NPS	鋼管外徑 A/mm	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓 Th	螺栓孔數量 «/個	法蘭厚度 C/mm	法蘭內徑 *B/mm*	法蘭頸大端 *N/mm*	法蘭高度 H/mm
15	1/2	21. 3	95	66. 7	16	M14	4	12. 7	22. 5	38	21
20	3/4	26. 9	115	82. 6	18	M16	4	14. 3	27. 5	48	24
25	1	33. 7	125	88. 9	18	M16	4	15. 9	34. 5	54	25
32	1K	42. 4	135	98. 4	18	M16	4	17.5	43. 5	64	25
40	1%	48. 3	155	114.3	22	M20	4	19. 1	49. 5	70	29
50	2	60. 3	165	127.0	18	M16	8	20. 7	61. 5	84	32
65	2%	76. 1	190	149. 2	22	M20	8	23. 9	77. 6	100	37
80	3	88. 9	210	168. 3	22	M20	8	27.0	90. 5	117	41
100	4	114. 3	255	200.0	22	M20	8	30. 2	116.0	146	46

二、帶頸對焊鋼制管法蘭
由于帶頸對焊鋼制管法蘭[包括Class 150 (PN 20), Class 300 ( PN 50), Class 600 (PN 110)、Class 900 (PN 150)、Class 1500 (PN 260)、Class 2500(PN 420)共 6 個壓力等級]內徑B是由鋼管壁厚規格確定，因此，特對帶頸對焊管法蘭與各種壁厚鋼管連接的內徑尺寸作出規定。
1)帶頸對焊鋼制管法蘭[Class 150(PN 20)～
Class 2500(PN 420)]的型式與尺寸見圖8-7和表8-16～表8-21。
2)帶頸對焊鋼制管法蘭與各種壁厚鋼管連接的內徑尺寸見表8-22。
表 8-16 Class 150(PN 20)帶頸對焊鋼制管法蘭（HG/T 20615—2009)

公稱尺寸		鋼管外徑 (法蘭焊端外徑） A/mm	連接尺寸					法蘭厚度 C/mm	法蘭頸大端 iV/mm	法蘭內徑 B/mm	法蘭高度 H/mm
DN	NPS	鋼管外徑 (法蘭焊端外徑） A/mm	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓 Th	螺栓孔數量 «/個	法蘭厚度 C/mm	法蘭頸大端 iV/mm	法蘭內徑 B/mm	法蘭高度 H/mm
15	1/2	21. 3	90	60. 3	16	M14	4	9. 6	30	15. 5	46
20	3/4	26. 9	100	69. 9	16	M14	4	11. 2	38	21	51
25	1	33. 7	110	79.4	16	M14	4	12. 7	49	27	54
32	1K	42. 4	115	88. 9	16	M14	4	14. 3	59	35	56
40	1%	48. 3	125	98. 4	16	M14	4	15. 9	65	41	60
50	2	60. 3	150	120. 7	18	M16	4	17. 5	78	52	62
65	2K	76. 1	180	139. 7	18	M16	4	20. 7	90	66	68
80	3	88. 9	190	152.4	18	M16	4	22. 3	108	77.5	68

三、長高頸鋼制管法蘭
由于長高頸鋼制管法蘭[包括Class 150 (PN 20)、Class 300(PN 50)、Class 600(PN 110)、 Class 900(PN 150)、Class 1500 (PN 260)和 Class 2500(PN 420)共6個壓力等級]內徑B 也是由鋼管壁厚規格確定。因此，應規定長高頸鋼制管法蘭與各種壁厚鋼管連接的內徑尺寸。

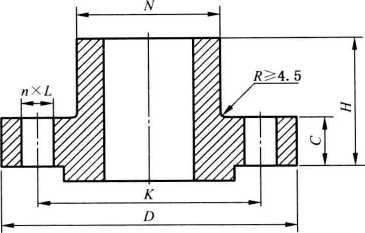

1)長高頸鋼制管法蘭[Class l⁵〇⁽PN 20)～圖8-8長高頸鋼制管法蘭(LWN)尺寸 Class 2500(PN 420)]的型式與尺寸見圖8-8和表8-23～8-28。

2)長高頸鋼制管法蘭與各種壁厚鋼管連接的內徑尺寸見表8-22。
表 8-23 Class 150(PN 20)長高頸鋼制管法蘭（HG/T 20615—2009>

公稱尺寸		鋼管外徑 (法蘭焊端外徑） A/mm	連接尺寸					法蘭厚度 C/ mm	法蘭頸大端 N/ mm	法蘭內徑 B/mm	法蘭高度 H/mm
DN	NPS	鋼管外徑 (法蘭焊端外徑） A/mm	法蘭外徑 D/mm	螺栓孔中心圓直徑 *K/mm*	螺栓孔直徑 L/mm	螺栓 Th	螺栓孔數量 «/個	法蘭厚度 C/ mm	法蘭頸大端 N/ mm	法蘭內徑 B/mm	法蘭高度 H/mm
15	1/2	21. 3	90	60. 3	16	M14	4	9. 6	30	15. 5	229
20	3/4	26. 9	100	69. 9	16	M14	4	11.2	38	21	229
25	1	33. 7	110	79. 4	16	M14 .	4	12. 7	49	27	229
32	1K	42. 4	115	88. 9	16	M14	4	14. 3	59	35	229
40	VA	48. 3	125	98. 4	16	M14	4	15. 9	65	41	229
50	2	60. 3	150	120. 7	18	M16	4	17. 5	78	52	229
65	2%	76. 1	180	139. 7	18	M16	4	20. 7	90	66	229
80	3	88. 9	190	152.4	18	M16	4	22. 3	108	77. 5	229
100	4	114. 3	230	190. 5	18	M16	8	22. 3	135	101. 5	229
125	5	139. 7	255	215. 9	22	M20	8	22.3	164	127	305
150	6	168. 3	280	241.3	22	M20	8	23. 9	192	154	305
200	8	219. 1	345	298. 5	22	M20	8	27.0	246	203	305
250	10	273	405	362.0	26	M24	12	28. 6	305	255	305
300	12	323. 9	485	431. 8	26	M24	12	30. 2	365	303. 5	305
350	14	355. 6	535	476. 3	30	M27	12	33. 4	400	—	305
400	16	406. 4	595	539. 8	30	M27	16	35. 0	457	—	305
450	18	457	635	577. 9	33	M30	16	38. 1	505	—	305
500	20	508	700	635. 0	33	M30	20	41. 3	559	—	305
600	24	610	815	749. 3	36	M33	20	46. 1	663	—	305

四、整體鋼制管法蘭

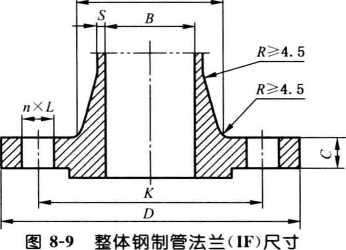

整體鋼制管法蘭[包括Class 150 (PN20)、 Class 300 (PN50) ^ Class 600 ( PN110 )> Class 900 (PN150)、Class 1 500 ( PN260 )和 Class 2 500 (PN420)共6個壓力等級]的型式與尺寸見圖8-9 和表8-29～表8-34。
表 8-29 Class 150(PN 20)整體鋼制管法蘭（HG/T 20615—2009)

公稱尺寸		連接尺寸					法蘭厚度 C/mm	法蘭頸大端 N/mm	頸部最小壁厚 S/mm	法蘭內徑 B/mm
DN	NPS	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓 Th	螺栓孔數量 w/個	法蘭厚度 C/mm	法蘭頸大端 N/mm	頸部最小壁厚 S/mm	法蘭內徑 B/mm
15	1/2	90	60. 3	16	M14	4	9.6C8.0)	30	2. 8	13
20	3/4	100	69. 9	16	M14	4	11. 2(8. 9)	38	3. 2	19
25	1	110	79.4	16	M14	4	12. 7(9. 6)	49	4. 0	25
32	1K	115	88. 9	16	M14	4	14.3(11.2)	59	4.8	32
40		125	98.4	16	M14	4	15. 9(12. 7)	65	4.8	38
50	2	150	120. 7	18	M16	4	17. 5(14. 3)	78	5. 6	51
65	2M	180	139. 7	18	M16	4	20. 7(15. 9)	90	5. 6	64
80	3	190	152.4	18	M16	4	22. 3	108	5. 6	76
100	4	230	190. 5	18	M16	8	22. 3	135	6.4	102
125	5	255	215.9	22	M20	8	22.3	164	7. 1	127
150	6	280	241. 3	22	M20	8	23. 9	192	7. 1	152
200	8	345	298.5	22	M20	8	27.0	246	7. 9	203
250	10	405	362. 0	26	M24	12	28. 6	305	8. 7	254
