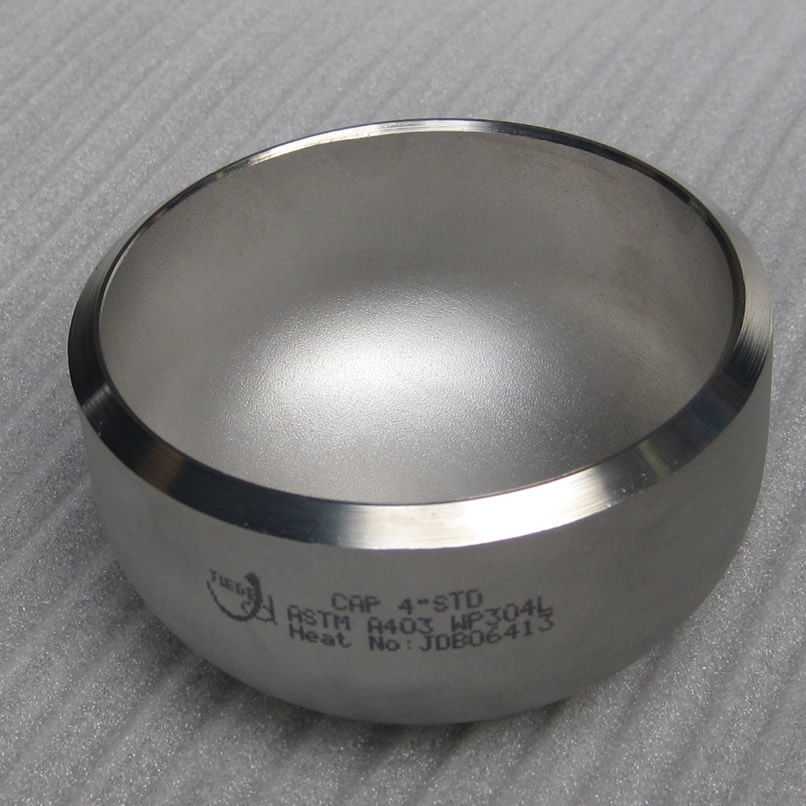

管帽-封頭

管帽-規格-重量

材料：不銹鋼碳鋼合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

1、管帽重量表

公稱通徑		近似重量 kg						近似體積
DN	NPS	SCH10S	SCH20	STD	SCH40	XS	SCH80	m3
15	1/2	0.03	-	0.04	0.04	0.06	0.06	*0.01110-3**
20	3/4	0.04	-	0.05	0.05	0.07	0.07	*0.01810-3**
25	1	0.09	-	0.12	0.12	0.15	0.15	*0.04210-3**
32	1-1/4	0.12	-	0.15	0.15	0.22	0.22	*0.06810-3**
40	1-1/2	0.13	-	0.18	0.18	0.25	0.25	*0.08910-3**
50	2	0.17	-	0.25	0.25	0.36	0.36	*0.16010-3**
65	2-1/2	0.24	-	0.42	0.42	0.60	0.60	*0.27210-3**
80	3	0.38	-	0.69	0.69	0.98	0.98	*0.50610-3**
90	3-1/2	0.52	-	1.05	1.05	1.50	1.50	*0.78510-3**
100	4	0.61	-	1.20	1.20	1.75	1.75	*0.99310-3**
125	5	1.05	-	2.00	2.00	2.95	2.95	*1.77710-3**
150	6	1.42	-	3.10	3.10	4.60	4.60	*2.52110-3**
200	8	2.50	4.25	5.30	5.30	8.20	8.20	*4.89710-3**
250	10	4.18	6.40	9.35	9.35	13.0	17.6	0.011
300	12	6.50	9.98	13.9	15.2	18.5	29.2	0.019
350	14	8.60	14.5	17.6	21.0	22.9	39.5	0.024
400	16	7.98	17.9	22.0	26.8	28.6	54.0	0.034
450	18	9.08	22.7	28.0	44.0	36.7	79.0	0.048
500	20	12.5	33.8	33.8	56.0	44.6	106	0.066
550	22	22.9	39.5	39.5	-	52.5	120	0.079
600	24	17.5	47.6	47.6	95.0	63.0	181	0.113
650	26	-	68.5	51.0	-	68.5	-	0.118

2、管帽說明

管帽，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。用來封閉管路，作用與管堵相同。

3、管帽生產工藝

采用鋼管壓制成管帽,根據帶孔管帽尺寸,材質要求,選擇合適的管材進行下料,若下料料坯外徑大于管帽外徑,需要對料坯進行變徑處理,隨后進行熱處理及壓制成型.本發明解決了傳統工藝生產帶孔管帽,管帽外弧壁厚難于控制,管帽形狀達不到要求,材料利用率低,生產效率低,生產成本高等問題,使產品質量穩定,同時提高了生產效率,降低了生產成本.

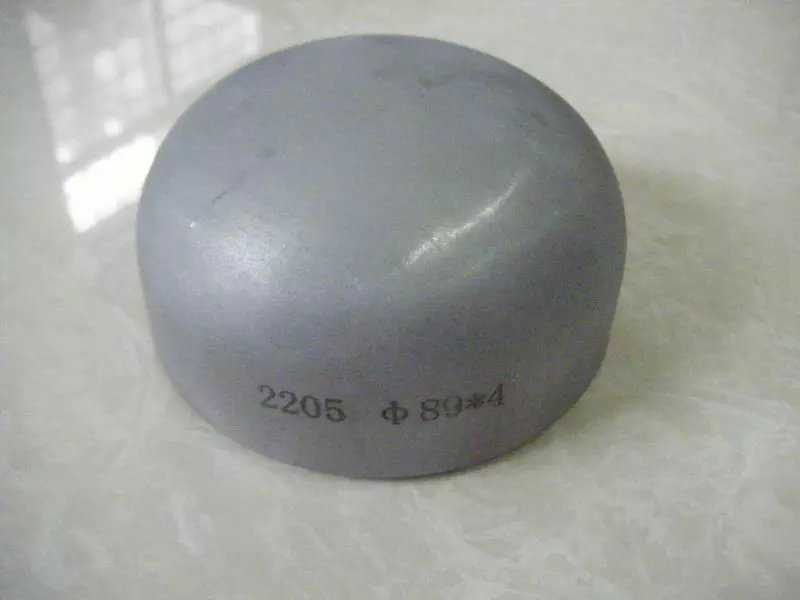

碳鋼管帽

4、管帽

制造工藝流程

序號	工序名稱	工序說明

1	材料復檢	依據相關標準進行原材料復檢
2	領料	按任務單核對材料、領料
3	劃線下料	根據產品規格計算下料尺寸，并做好標記移植，熔渣清理。
4	檢驗	按技術要求對下料幾何尺寸、標記移植、表面質量進行確認
5	壓制成型	壓制溫度：900-950 ℃；壓進速度：150-200mm/min首件必須經檢驗合格后，方可成批生產。加工過程中要嚴格控制加熱溫度。保證工件本體的基準中心面，內、外弧及周長要求的尺寸范圍。
6	整形	1.按SH/T3408要求，校正端部口徑 2.檢查外形尺寸，高度應符合 SH/T3408規定要求；修磨內外壁面，光滑平整。 3.表面不得有凹坑、劃痕、拉傷、裂紋、起皮等缺陷；
7	熱處理	熱處理方式：詳見<<管件熱處理工藝卡>>
8	坡口	壓片移至切割平臺，割槍固定旋轉支架上，同時旋轉支架找正。切割成形板片至要求尺寸，修磨坡口、清楚。
9	無損檢測	1．100%MT，執行 JB/T4730-2005；
10	檢驗	按 SH/T3408對下料幾何尺寸、標記移植、硬度、表面質量進行確認
11	標識	在顯見部位噴涂標識，要求字跡清晰、牢固。內容包括：廠標、材質、規格、制造標準等。
12	終檢	表面處理是否合格。標識內容是否完整及標識與產品是否相符
13	成品入庫	根據需要進行保護。
