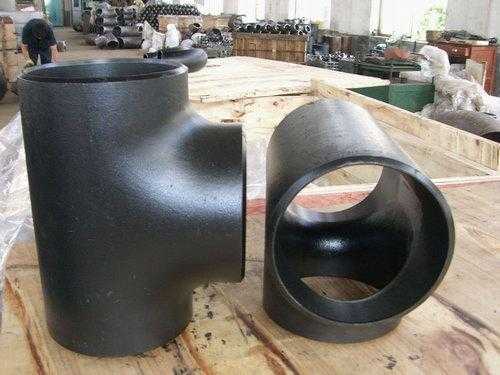

三通

三通規格表,重量表,計算公式,制作,下料

材料：不銹鋼碳鋼合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

1、三通計算公式:

0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000

式中： S=壁厚、D=外徑、C=三通主管長度

2、

三通理論重量表

直徑	壁厚
mm	3	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16	17	18	19	20	22	24	25	26	28	30
18~22	0.06	0.07	0.07	0.09	0.10	-	-	-	-	-	-	-	-	-	說明: 1、表中所列重量均為等徑三通重量; 1.1、二級變徑均為0.94計算； 1.2、三級變徑均為0.91計算； 1.3、四級變徑均為0.89計算； 2、三通計算公式: *0.02466(S+1.5)(D-S-1.5)(3C-D/2)/1000 式中： S=壁厚、D=外徑、C=三通主管長度所有三通重量均為理論重量，僅供參考。（需按實際厚度計算）**
25	0.17	0.18	0.20	0.21	0.22	-	-	-	-	-	-	-	-	-
27	0.18	0.20	0.21	0.23	0.24	-	-	-	-	-	-	-	-	-
32	0.30	0.33	0.35	0.38	0.40	0.42	0.44	-	-	-	-	-	-	-
34	0.32	0.35	0.37	0.40	0.43	0.45	0.48	-	-	-	-	-	-	-
38	0.46	0.51	0.55	0.59	0.63	0.67	0.71	-	-	-	-	-	-	-
42	0.51	0.56	0.61	0.66	0.70	0.74	0.78	0.83	0.86	-	-	-	-	-
45	0.67	0.73	0.80	0.86	0.92	0.97	1.03	1.08	1.14	-	-	-	-	-
48	0.71	0.78	0.85	0.91	0.98	1.04	1.10	1.16	1.22	-	-	-	-	-
51	-	-	-	-	-	-	-	-	-	-	-	-	-	-
57	0.95	1.05	1.14	1.23	1.32	1.41	1.50	1.58	1.66	1.82	1.97	2.11	-	-
60	1.00	1.10	1.20	1.29	1.39	1.48	1.57	1.66	1.75	1.92	2.08	2.23	-	-
73	1.46	1.61	1.75	1.90	2.04	2.18	2.32	2.46	2.59	2.85	3.10	3.34	3.57	3.79	壁厚
76	1.51	1.66	1.82	1.97	2.12	2.26	2.41	2.55	2.69	2.96	3.22	3.48	3.72	3.95	13	14	15	16	17	18	19	20	22	24	25	26	28	30
89	2.00	2.21	2.42	2.62	2.82	3.02	3.22	3.41	3.60	3.98	4.34	4.69	5.03	5.37	5.69	6.00	6.30	6.59			-	-	-	-	-	-	-	-
108	3.00	3.31	3.63	3.94	4.25	4.55	4.85	5.15	5.44	6.02	6.59	7.14	7.68	8.21	8.73	9.23	9.72	10.2	10.7		-	-	-	-	-	-	-	-
114	3.14	3.47	3.80	4.12	4.45	4.77	5.08	5.40	5.71	6.32	6.91	7.50	8.07	8.63	9.18	9.71	10.2	10.7	11.2	11.7	-	-	-	-	-	-	-	-
127	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
133	4.36	4.82	5.28	5.74	6.19	6.64	7.09	7.53	7.97	8.84	9.69	10.5	11.3	12.2	12.9	13.7	14.5	15.2	16.0	16.7	-	-	-	-	-	-	-	-
140	4.54	5.03	5.51	5.99	6.46	6.93	7.40	7.86	8.32	9.23	10.1	11.0	11.9	12.7	13.6	14.4	15.2	16.0	16.7	17.5	18.2	-	-	-	-	-	-	-

三通是用于管道分支處的一種管件。對于采用無縫管制造三通來講，目前通常所采用的工藝有液壓脹形和熱壓成形兩種。三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。其過程是采用專用液壓機，將與三通直徑相等的管坯內注入液體，通過液壓機的兩個水平側缸同步對中運動擠壓管坯，管坯受擠壓后體積變小，管坯內的液體隨管坯體積變小而壓力升高，當達到三通支管脹出所需要的壓力時，金屬材料在側缸和管坯內液體壓力的雙重作用下沿模具內腔流動而脹出支管。

三通的液壓脹形工藝可一次成形，生產效率較高；三通的主管及肩部壁厚均有增加。因無縫三通的液壓脹形工藝所需的設備噸位較大，目前國內主要用于小于DN400的標準壁厚三通的制造。其適用的成形材料為冷作硬化傾向相對較低的低碳鋼、低合金鋼、不銹鋼，包括一些有色金屬材料，如銅、鋁、鈦等。

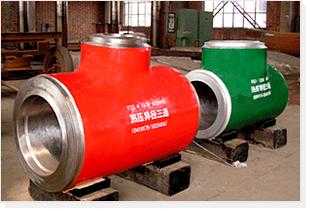

三通熱壓成形是將大于三通直徑的管坯，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。整個過程是通過管坯的徑向壓縮和支管部位的拉伸過程而成形。與液壓脹形三通不同的是，熱壓三通支管的金屬是由管坯的徑向運動進行補償?shù)?，所以也稱為徑向補償工藝。

熱壓三通對材料的適應性較寬，適用于低碳鋼、合金鋼、不銹鋼的材料；特別是大直徑和管壁偏厚的三通，通常采用這種成形工藝。

4、三通的下料尺寸

序號	規格（外徑）	卷圓外徑	管長	厚度增加量	備注
1	325	406	550	6-7mm	GB/T12459
2	356	440	610	6-7mm	GB/T12459
3	406	490	660	6-7mm	GB/T12459
4	426	520	670	6-7mm	GB/T12459
5	457	585	735	6-7mm	GB/T12459
6	480	610	760	6-7mm	GB/T12459
7	508	630	820	6-7mm	GB/T12459
8	530	640	830	6-7mm	GB/T12459
9	560	670	900	6-7mm	GB/T12459
10	610	711	965	6-7mm	GB/T12459
11	630	730	980	6-7mm	GB/T12459
12	660	790	1100	6-7mm	GB/T12459
